内容导航:1。钢筋搭接焊接接头规范:建筑钢筋搭接接头规范2的要求。钢筋搭接焊接接头规范，钢筋焊接和绑扎的搭接接头1。钢筋搭接焊接接头规范:建筑钢筋搭接接头规范内容要求刮花。记住关键词:钢筋搭接焊接接头规范与要求，规范要求与钢筋搭接长度的计算。钢筋连接常用的连接方法有四种:绑扎滚压连接、焊接连接、冷压连接和螺纹连接。除个别情况(如无明火)外，应尽量采用焊接连接，以保证质量，提高效率，节约钢材。钢筋焊接可分为压力焊和熔焊。压力焊包括闪光对焊、电阻点焊和气压焊；熔焊包括电弧焊和电渣压力焊。此外，钢筋与预埋件之间的T型接头的焊接应采用埋弧压力焊。

电弧焊系统利用弧焊机在焊条与焊件之间产生高温电弧(焊条与焊件之间的空气介质中强烈而持久的放电现象称为电弧)，在焊条和电弧的燃烧范围内熔化焊件金属。熔融金属凝固后，形成焊缝或焊接接头。电弧焊有着广泛的应用，如钢筋接长、钢筋骨架焊接、钢筋与钢板焊接、装配结构接头焊接等各种钢结构焊接。

钢筋搭接长度一般指钢筋绑扎连接的搭接长度，也有部分指钢筋焊接松散的焊缝长度。

下面摘录一些绑定连接的规则，供大家参考。

纵向受拉钢筋的最小搭接长度

钢骨混凝土的强度等级。

C15 C20~C25 C20 C35 ≥C40

广元螺纹钢HPB(一)级45d 35d 30d 25d

带肋钢筋HRB(II)级55 45 35 30

HRB400(III)和RRB400(III)-55D40D35D

注1:此表适用于纵向受拉钢筋的绑扎接头面积百分率不大于25%的情况；

当绑扎接头面积百分比在25%至50%之间时，表中数值乘以系数1.2；

当绑扎接头面积百分率大于50%时，表中数值乘以系数1.35；

当最小搭接长度为两根不同直径钢筋的搭接长度时，按较细钢筋的直径计算；

注2:当带肋钢筋直径φ > 25mm时，其最小搭接接头值应乘以1.1；

对于涂有环氧树脂的带肋钢筋，最小搭接接头应通过将相应值乘以系数1.25获得；

当混凝土在凝固过程中易受扰动时(如使用滑模、爬模等。)，最小搭接接头应通过将相应值乘以系数1.1获得；

对于端部有机械锚固措施的带肋钢筋，其最小搭接量可由相应值乘以系数0.7得出；

当带肋钢筋混凝土的保护层厚度大于搭接钢筋直径的三倍并配有箍筋时，最小搭接量可由相应值乘以系数0.8得出；

注3:有抗震设防要求的结构构件，一、二级抗震等级对应值乘以系数1.15，三级抗震等级对应值乘以系数1.05，钢筋最小搭接长度取值，四级抗震等级结构构件不予调整；

在任何情况下，受拉钢筋的最小搭接长度不应小于300 mm

注4:纵向受压钢筋搭接时，最小搭接接头应按上述规定确定，然后乘以系数0.7。在任何情况下，受压钢筋的最小搭接长度不应小于200mm。；

d2搭接长度的应用示例:

【例题d2.1】某构件抗震等级为二级，混凝土强度等级C35，纵向受拉钢筋采用RRB400(III)级φ 28环氧树脂涂层钢筋，绑扎接头面积百分率在40%之间。试着确定它的搭接长度。

解:最小搭接长度= 40d×1.2×1.1×1.25×1.15 = 75.9d = 2126mm。

每个钢筋接头可通过增加2150 mm的长度来制备

【例题d2.2】某构件无抗震设防要求，混凝土强度等级为C25，纵向受压钢筋采用HRB335(II)级φ 18带肋钢筋，绑扎接头面积百分率在60%之间。试着确定它的搭接长度。

解:最小搭接长度= 45d× 1.35× 0.7 = 42.525d = 765.45mm..

每个钢筋接头可按800mm的长度增加。

【例题d2.3】对于无垫层的基础梁构件，混凝土保护层最小厚度为70mm，按抗震三级要求设防，混凝土强度等级为C30。纵向受拉钢筋为HRB400(III)级φ 22带肋钢筋，绑扎接头面积百分率为40%。试着确定它的搭接长度。

解:最小搭接长度= 40d×1.2×0.8×1.05 = 40.32d = 887.04mm..

每个钢筋接头可通过增加900 mm的长度来制备

也谈熔焊中的电弧焊连接。

钢电弧焊可分为搭接焊、堆焊、坡口焊、坡口堆焊和窄间隙焊五种接头形式。

1.搭接焊接接头

搭接焊接接头适用于焊接直径为10～40mm的HPB235、HRB335和HRB400钢筋。钢筋搭接焊应采用双面焊。当双面焊接不可能时，可以使用单面焊接。焊接前应将钢筋预弯，以保证两根钢筋的轴线在一条直线上，接头具有良好的力学性能。

2.侧杆的焊接接头

上钢筋焊接头适用于焊接直径为10～40mm的HPB235、HRB335、HRB400钢筋。钢筋焊接应采用双面焊。当不能双面焊接时，也可以采用单面焊接。帮应由与主筋同等级或同直径的钢筋制成；如果上筋的级别与主筋相同，上筋的直径可以比主筋小一个规格；如果木条直径与主筋直径相同，则木条的配筋级别比主筋低一级。

钢筋搭接焊接封头或板条焊接接头的焊缝厚度h不应小于主筋直径的0.3倍；焊缝宽度b不应小于主筋直径的0.7倍。

直径大于或等于10mm的热轧钢筋，接头应搭接，电弧焊时应符合下列要求:

1)当设计有要求时，焊接接头应采用双面焊缝，当无特殊要求时，一般可采用单面焊缝。I级钢筋搭接焊或侧焊的焊缝总长度不小于8d；对于二、三级钢筋，搭接焊或板条焊的焊缝总长度应不小于10d，板条焊时接头两侧的焊缝长度应相等。

2)木条的总截面积应符合下列要求:当主筋为I级钢筋时，不应小于主筋截面积的1.2倍；当主筋为ⅱ、ⅲ级钢筋时，不应小于主筋截面积的1.5倍。为了便于焊接并使上部钢筋和主筋的中心线在同一平面上。板条应由与主筋同等级、同直径的钢筋制成。如果木条与主筋不同，应按设计强度换算。板条的长度应满足相应的焊缝要求。

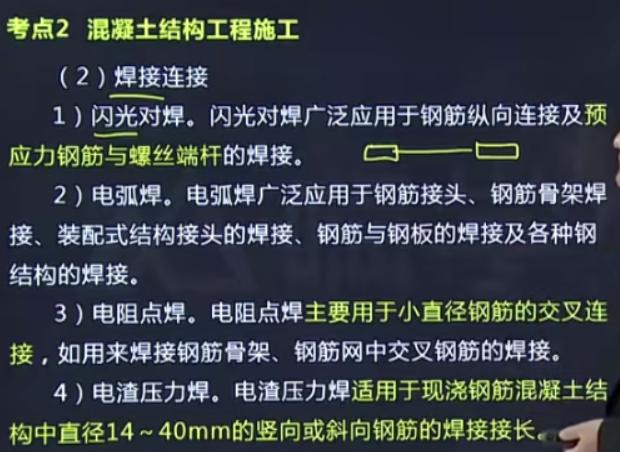

2.钢筋搭接焊接接头规范，钢筋焊接和绑扎搭接焊接连接

1)闪光对焊。闪光对焊广泛用于钢筋的纵向连接以及预应力钢筋和螺纹端钢筋的焊接。

2)电弧焊。电弧焊广泛应用于钢筋接头、钢筋骨架焊接机、装配式结构接头、钢筋和钢板以及各种钢结构的焊接。

3)电阻焊。电阻点焊主要用于小直径钢筋的交叉连接，如钢筋网中钢筋骨架与交叉钢筋的焊接。

4)电渣压力焊。电渣压力焊适用于现浇钢筋混凝土结构中直径14-40mm的竖向或斜向钢筋的焊接接长。

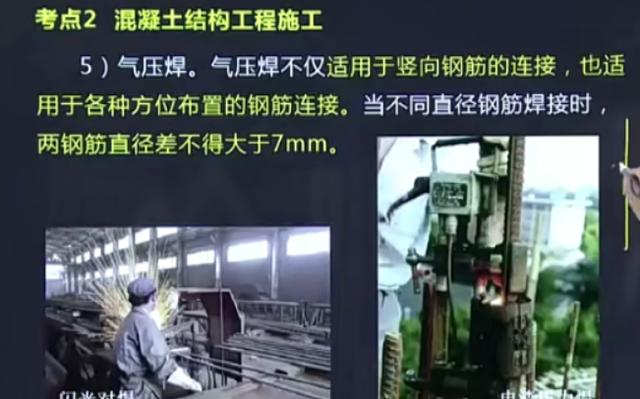

5)气压焊接。气压焊不仅适用于竖向钢筋的连接，也适用于各种方向排列的钢筋的连接。焊接不同直径的钢筋时，两根钢筋的直径差不应大于7 mm..

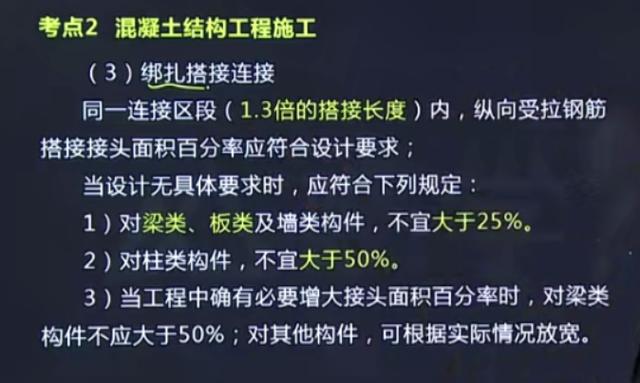

捆绑搭接连接

在同一连接区段内(1.3倍搭接长度)，纵向受拉钢筋的搭接接头面积百分率应符合设计要求；

当设计无具体要求时，应符合下列要求:

1)对于梁、板和强构件，不应大于25%。

2)对于柱构件，不宜大于50%。

3)工程中确需增加接头面积百分率时，对梁构件不宜大于50%，对其他构件可根据实际情况适当放宽。

机械连接

钢筋的机械连接包括套管挤压连接和螺纹套管连接。

1)钢筋套管挤压连接。这种方法适用于竖向、横向和其他方向直径较大的变形钢筋的连接。

2)钢筋螺纹套筒连接。钢制螺纹套筒连接可分为锥形螺纹套筒连接和直螺纹套筒连接。

钢筋螺纹套筒连接具有施工速度快、不受气候影响、自锁性能好、中性好、能承受拉压轴力和水平力、能在施工现场连接竖向、水平或任意倾斜的同径或异径钢筋等优点，在我国已得到广泛应用。
