3.最后,各级熔体的选择需要相互配合,后一级比前一级小。主栅极和每个分支线路上的电流不同,保险丝的选择也不同。
内容导航:如何选择fuse?保险丝的选择·熔断器选择的主要参数220和380如何选择电路中的熔断器尺寸和型号?在选择保险丝时,您需要首先考虑您产品中使用的保险丝的安全认证,然后选择其形状和尺寸,额定电压(一般为250V)和分断能力(快速或慢速保险丝),这样您就可以初步选择型号,然后根据您的线路选择保险丝的上下限额定电流限制,这样您就可以确定具体的型号和电流,然后选择保险丝进行测试并选择最适合的保险丝。
保险丝又称熔断器,由低熔点合金制成。家用电器发生过载或短路故障时,线路的电流会增大,使保险丝迅速加热到熔点而熔化,并及时断开电源,以保护线路和电器。家用电能表中保险丝的购买应根据家庭总用电量进行估算。例如,一个家庭有四个25瓦的灯泡、一台60瓦的彩电、一台80瓦的电风扇和一台90瓦的冰箱。同时,启动时的总功耗为330瓦,电路的工作电流为1.5安培。一般来说,应该选择大约2安培的保险丝。
让我们谈谈选择的一般原则:
首先应与被保护对象的过载能力相匹配,使被保护对象在整个范围内得到可靠保护。
我们应该防止过顶保险丝和扩大停电事故的范围。各级保护部门应协调合作。当故障发生时,下层将首先熔断。
在短路电流小、故障率高的配电系统中,应优先考虑安装和拆卸方便。
在短路电流较大的配电系统中,应选用分段容量较高的熔断器,必要时可选用限流功能。
单台直接起动电机,熔体的额定电流为电机额定电流的1.5~2.5倍。
保险丝的选择,保险丝选择1的主要参数。根据电路空间确定保险丝的尺寸和形状。
贴片、微型、超小型、陶瓷、玻璃管等。
2.确定所需的安全认证
C-UL、VDE、塞姆科、PSE、CCC、KC、BSI等
3.额定电压
当保险丝在线路中正常工作时,其功耗很小,因此其电压降也很小。但当线路发生故障,熔断器熔断时,熔断器两端将承受线路的额定电压,是选择熔断器的因素之一。
4.额定电流
熔断体校准的额定电流是熔断体在实验室条件下能够正常工作的电流。由于北美(UL、CSA)标准和欧洲(IEC)标准对熔断体设计有不同的看法,因此在选择熔断体电流值时应遵循以下公式:
北美标准熔断体:
保险丝电流值》;=线路正常工作电流/0.85
IEC标准熔断体:
保险丝电流值》;=线路正常工作电流
5.断裂能力
当故障电流通过时,保险丝将熔化并断开,这将切断故障电流,然后流动。但是,如果故障电流远远大于保险丝所能承受的电压和电流,保险丝本身就会爆裂,危及周围的环境或部件。熔断器本身在额定电压下所能承受的最大故障电流称为熔断器的分断能力。熔断器生产厂家会标明熔断器能承受的最大故障电流,用户在选择熔断器时应估计线路中可能出现的最大故障电流,该电流必须小于熔断器的分断能力。

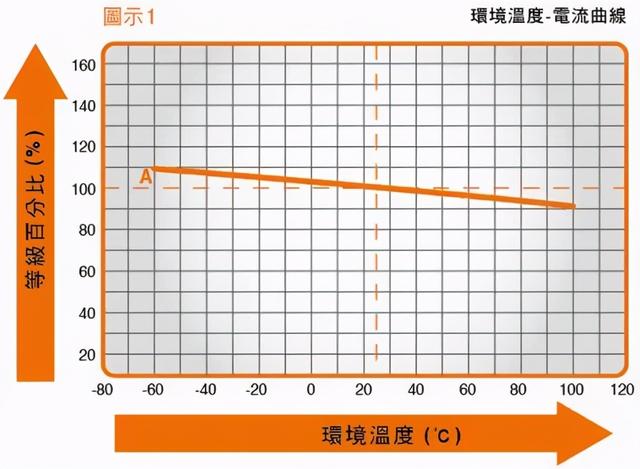

6.环境温度衰减率
当熔断器在25±5℃下使用时,熔断器的额定电流值不受环境温度的影响。熔断器在30℃以上使用时,环境温度对熔断器额定电流值的载流量影响很大。
7.熔断体的熔化特性
由于线路中存在电感或电容,线路通断瞬间往往会有浪涌电流,可能是正常工作电流的7~10倍。脉冲宽度和波形因线路而异。每次电路通断时都会出现浪涌电流,因此有必要选择延时保险丝。根据防喘振程度,有中延时(M)、延时(T)和长延时(TT)之分。有时,为了保护重要元件,如晶闸管和TT,
8.I2T值焦耳积分

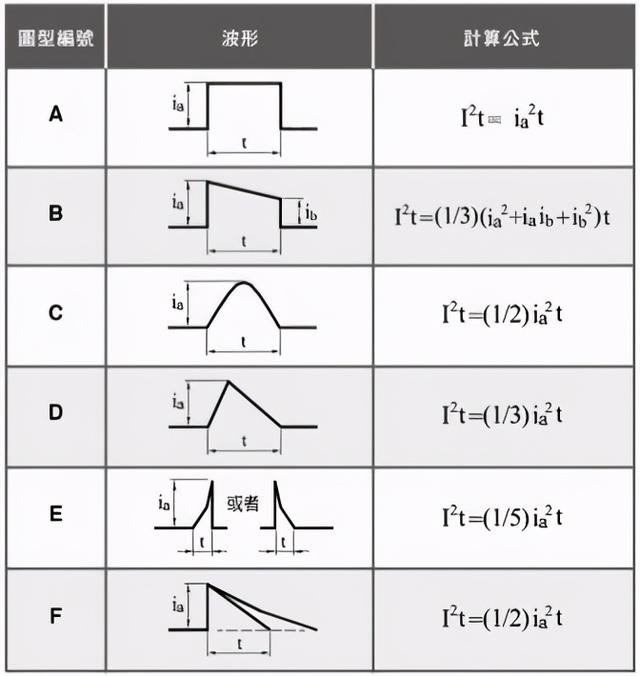

保险丝的工作原理是电流通过保险丝产生热量,当热量产生和散热不平衡时,热能将熔化并断开熔体。保险丝遵循热力学公式Q=0.24l2Rt,当R=1时,0.24作为常数在公式中被忽略,Q=∫I2t,保险丝制造商可以为每个保险丝提供热熔能力∫I2t。它的物理概念是:当其单位为A2S时。当电路中流动的电流超过该能量时,保险丝将切断电路并阻止能量通过。由于开关电源的出现,电路中的浪涌电流变得复杂多变,不同的浪涌电流或工作电流波形产生的能量是不同的。电路设计者应该知道电路中浪涌电流或工作电流的波形。
如何选择220和380电路中的保险丝尺寸和型号1。首先,根据线路要求和安装条件选择保险丝型号。
2.其次,根据负载特性选择熔断器的额定电流。
